AS-BUILT FOR AUTOCAD®:现实到 CAD 的多功能解决方案

浏览:2898

2022-08-21



AS-BUILT FOR AUTOCAD®:现实到 CAD 的多功能解决方案


无论是建模基础设施设计、二维建筑规划、工业和 MEP 设施、挖掘还是从点云数据计算正射影像,As-Built AutoCAD® 都能胜任。 配备了一整套易于操作的功能,它通过点云处理的多功能实用工具扩展了原 AutoCAD® 的点云功能。

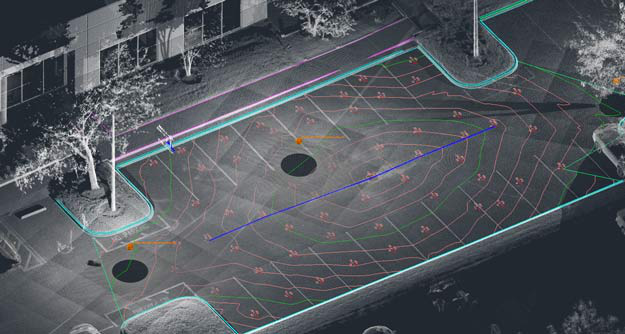

1 AS-BUILT FOR AUTOCAD®:现实到 CAD 的多功能解决方案


As-Built for AutoCAD® 可实现建筑构件和库存、管道系统和钢结构,地形和土木工程项目(如隧道、桥梁或高速公路)的灵活的建模和存档记录。除了其纯粹的点云功能之外,该软件还提供了摄影测量功能。高清晰度的导向性照片(原先由数码相机拍摄)为处理激光扫描数据提供了支持并且允许快速地构建三维线框模型和表面。支持全站仪的兼容接口可实现函数的值域,并可将设计中各点的放样变为现实。

FARO As-Built for AutoCAD® 的关键功能包括:


1) 轻松管理大型三维扫描项目

As-Built for AutoCAD® 无缝集成到与原 Autodesk 点云引擎(RCP / RCS)配合使用的熟悉的 AutoCAD® 用户界面中。凭借数据管理系统和扩展的查看选项,与原 AutoCAD® 相比,简化了扫描导航并以更加清晰的原始点云数据视图提供项目的概览和完全控制。


2) 快速简单地提取二维平面图和三维模型

As-Built 为二维平面图的快速构建提供了强大的工具。与可选角度限制配对的拟合线条提取能自动拟合到点云切片。建筑元素的绘图及尺寸标示命令确保快速简单的分析。


3) 用于工厂软件和BIM 的智能管道和钢模型

As-Built 为管道系统和钢结构的建模提供了直观的工作流程。自动化但用户控制的工作流程带来的结果是管路和叠层钢板的高精度模型,可满足工厂设计软件的设计约束。法兰连接点可以在没有建模的情况下确定。


4) 公差检查、冲突检测和体积计算的分析工具

使用点云的竣工CAD 模型的偏差在可配置的热图、立面图或列表中显示,并用于验证建模的准确性。其他分析工具包括如储罐分析、计算质量和体积。


5) 在AutoCAD® 中使用图像和摄影测量功能

摄影测量功能是对激光扫描仪、无人机或照相机拍摄的数据进行评估的补充,并且可以通过简单地图像数据提取来补充评估。详细的真实比例图像平面图允许轻松绘制CAD 剖面和立面图。


6) 将特征数据与CAD 对象和结构化的空间相结合

在清晰和自由适应的树形结构中管理空间多边形和其他空间信息。区域数据可以导出至文本表格或直接导出至数据库(例如导出至CAFM 系统)。该工具可用于记录遗产项目和建筑物监测的损害和发现。


7) 现场连接全站仪到AutoCAD®

用户直接在现场绘制完整的平面图,剖面图和立面图,或设置闭环导线测量网和三维网络,将其用作定位激光扫描的框架。借助自动化全站仪,用户可以将设计中的参考资料放在现实中立桩标出。
