FocusS 150/150 PLUS

浏览:2376

2019-08-23

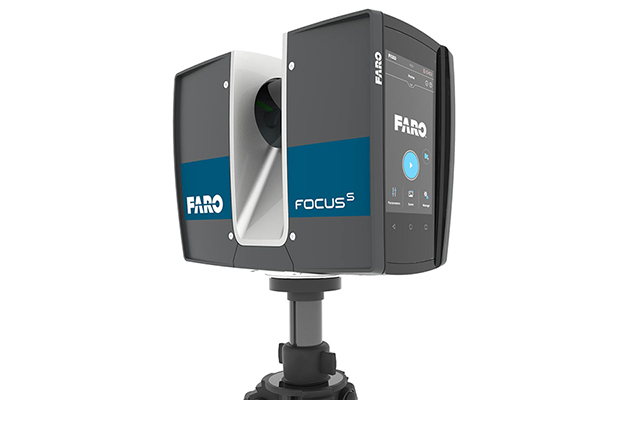

FocusS 150/150 PLUS


携带更为方便的 FocusS 150/150 Plus 能够快速、直接地测量各种物体或建筑物。它能够记录建筑立面、复杂结构、生产和供应设施、事故现场和大型部件,提供栩栩如生和细节逼真的扫描结果,每次扫描的距离为 150m。



FocusS 150150 PLUS


02

建筑

应用

立面检测:在最终组装前,对建筑物的框架和立面构件进行三维尺寸检测

扫描至 BIM:将现实世界信息转化成 BIM 模型

建造环境:记录现有物业的几何数据,为改建或扩建提供依据

空间优化:预先创建三维模型



03

施工

应用

结构分析与维护:快速和低成本地测试支撑结构的稳定性和检测磨损度

施工进展监控:无缝地捕捉和监控施工进展情况,以便提供法律和技术文件

不规则构件检测:对复杂的部件(例如形状不规则的构件)进行尺寸检查

变形控制:用文件记录变形过程并监控应对措施

协调:改进了多行业项目合作


04

文化遗产

应用

重建:

详细的三维数据可用于对古迹和考古对象的缺失部分进行重建

修整恢复:

创建用于修整恢复复目的的三维模型,保留建筑原貌,并且无需搭建脚手架

保护:

创建三维 CAD 文件以便保护历史文物和古物


05

检测及逆向工程

应用

逆向工程:复制没有施工图和/或CAD数据的产品和部件

内部装置和设备:作为改建规划的基础,创建船舶、汽车或飞机复杂内部结构的三维CAD文件

制造文档:针对复杂机械部件的制造状态创建完整的三维文档

质量控制:对大型和复杂部件(例如转子叶片、涡轮机、船舶推进器等)进行三维文件记录和尺寸检测


06

制造业和数字工厂

应用

改建和扩建:记录当前物业状况的三维数据,以此作为改建和扩建规划的依据

场外生产:借助三维CAD数据和尺寸控制,能够进行场外装配

资产管理:通过三维主数据、模拟和虚拟实境培训,简化设施的管理、维护和培训等,促进不同行业之间的协调,改进文件的全面性和对所有工作的监督


07

公共安全与执法取证

应用

犯罪现场调查与分析:使用 FARO Laser Scanner Focus,能够更快、更简单地及时开展复杂的调查

子弹轨迹重建:通过将传统调查方法与激光扫描技术结合在一起,能够快速重建子弹轨迹

车祸调查与分析:使用 FARO 激光扫描仪,快速而可靠的处理、调查和分析交通事故及其原因和影响

汽车的被动安全性:利用激光扫描仪测试被动安全系统,来减轻事故后果,对乘客幸免于难起着至关重要的作用

火灾调查:详细地重建火灾现场

安全和预先规划:更快、更详细地记录和共享建筑设计和现场信息


08

土木工程/测绘

应用

扫描较大和较远的物体:由于FocusS 350 具有超长扫描距离,因此能够轻松地扫描和分析较高、较长或难以靠近的物体

项目监控:当存在待建的基坑、桥梁、高塔、露天矿、公路、铁路、水库、管道时,就需要密切监控各个项目阶段来满足项目的要求

变形监控:确定被测量的结构或物体是否发生形变或位移。增快施工进度和减少返工

大体积计算:当测量松散的散装材料时,例如驳船、筒仓或仓库中的材料,定期进行体积测定是一个重要的考虑因素。激光扫描允许进行快速、准确和可靠的尺寸计算

质量控制:激光扫描确保完工情况符合设计目的,并大限度地减少发生潜在问题的机率


09

造船

应用

竣工存档:当原始图纸缺失或有错误时(旧船舶经常出现这种情况),三维激光扫描解决方案确保船体和构件实现数字化

压舱水处理系统(BWT)改建:将来的立法要求在所有的远洋船舶上安装压舱水处理系统。三维激光扫描能够克服各种困难,例如测量机舱内的狭小空间并捕捉可靠的数据来改进安装方法

船舶修整恢复:在维修期间,三维激光扫描为检测船舶部件提供了一种快速的方法


10

设施管理

应用

三维建档:Focus 能够记录物业经理们所需的库存数据 – 无论是生产工厂的结构情况,还是办公楼内的服务设备

结构改造规划:扫描数据提供建筑物实际状况的三维模型。因此,物业经理们甚至可以在规划实际开始之前分析房间的用途选项

技术改造的再次规划:可以预先在虚拟模型中描述和检查对技术设备(例如:管道、风道和供电线路)所进行的改造。这为重新规划奠定了坚实的基础



- 测量范围从0.6米到150米

- 高动态范围(HDR)照片记录 2x/3x/5x

- 测量速率高达每秒976,000点 / 高达每秒200万点 (150 Plus)

- 距离精度达到±1毫米

- 密封设计 – IP54防护等级

- 现场补偿

- 现场配准(使用 FARO SCENE)

- 扫描组功能(以更高分辨率重新扫描远距离靶标)

- 数字散列算法处理功能

- 照片重拍选项

- 附件扩展接口

- 角精度:19角秒( 竖直角/水平角)

- 集成型彩色摄像机:分辨率高达 165 M 像素

- 激光器类型:一类(Class 1)

- 重量: 4.2Kg

- 多传感器:GPS、指南针、高度传感器、双轴补偿器

- 尺寸:230 X 183 X 103mm

- 扫描器操作:通过触摸屏显示器和 WLAN 进行操作
