Artec Ray

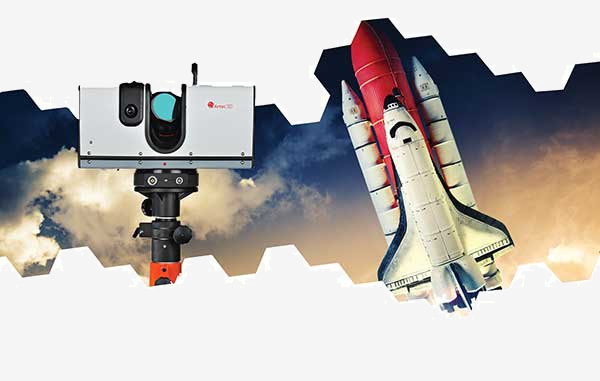

这是一款速度飞快、效果准确的大型物体激光扫描仪,适合风力发电机、船用螺旋桨、飞机与建筑等。Artec Ray配备亚毫米级测距精度,测角精度同样准确,生成的3D数据可谓品质上佳。此外,捕获的数据也比其他同类3D扫描仪干净很多,噪点度也控制在在低的水平。如此,后期处理的速度可以大幅提高,省去之后诸多麻烦。

01—1



这款激光3D扫描仪精度高,速度飞快,亚毫米级精度,确保细节无一疏漏更干净的3D数据捕获代表更短的后期处理时间适用于逆向工程、检测与建造。大型物体扫描,室内外均可实现!

02

轻松3D扫描

Artec Ray轻质小巧,用户友好,能让您大程度挖掘这款3D激光扫描仪的强大之处,无论是大型工业品品控,需要获取3D测量,还是保护文物工作,需创建准确3D模型,您只需要将Artec Ray放在物体前的三脚架上,按下按钮!


轻松方便的3D数据捕获

这款多功能远程LIDAR解决方案小巧轻便,采用更先进3D激光扫描技术。扫描仪内置电池,无论室内室外,可连续工作长达4小时,您无需寻找周边电源,这点对于野外现场3D扫描而言,无疑是一套非常有效的方案。


软件兼容性

您可直接在强大的Artec Studio软件中,通过一系列工具,进行3D扫描与数据处理,随后一键无缝导出至Geomagic Design X,升华您的3D激光扫描作品。


3D扫描全系产品

与其他Artec手持式扫描仪配合使用,如Eva或Spider,可轻松扫描高难度区域,如汽车内部,也能为大型3D模型轻松添加精美细节。Ray的远程3D扫描能力与其他Artec手持式3D扫描仪的智能结合,定能释放3D扫描技术的无限潜力。

技术参数高品质模式高敏感模式
建议工作距离1-50 m1-110 m
测距误差0.7 mm @ 15 m<0.9 mm @ 15 m
测角精度25 角秒
范围噪点,90%反射率0.12 mm @ 15 m0.25 mm @ 15 m
范围噪点,10%反射率0.3 mm @ 15 m0.7 mm @ 15 m
速度(点/秒)208000
扫描模式自动或通过USB
色彩内置5兆像素摄像头两台
每次扫描视场
水平(最大值)360°
垂直(最大值)270°
系统参数
扫描仪类型相移、360° × 270°视场、半球形扫描仪
测距方式相移
激光波长1550 nm
激光类型连续波
激光等级:(IEC EN60825-1:2007)级别1
内置坐标显示单位0.001 mm
角位置数据
出光孔处光斑直径3 mm
内置角度显示单位(垂直/水平)1角秒
扫描密度控制:软件可选
最小垂直点密度12点/度
最小水平点密度2点/度
最大垂直点密度80点/度
最大水平点密度80点/度
物理尺寸与重量
带电池重量5.74 kg
尺寸 长 × 高 × 宽287 × 200 × 118 mm
电池参数
外接电源电压14-24 V DC, 30 W
内置电池电压两块14V、49Wh锂离子电池,可支持连续工作4小时
功耗30 W
计算机配置要求
支持系统Windows 7, 8 或 10 – x64
最低配置要求建议i5或i7, 32 GB RAM, NVIDIA GeForce 400系
